製品最大寸法

製品各サイズの最大寸法一覧です。

2013.05

製品カタログ（PDF）

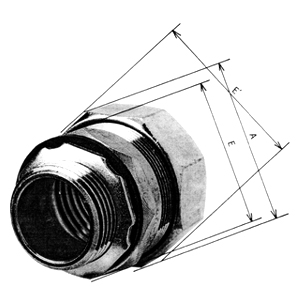

ストレートボックスコネクタ（WBC・WBG）

ストレートボックスコネクタ（WBC・WBG）

単位：mm
呼び	本体 E	袋ナット E'	袋ナット最大径 A
#10,12	24.7	29.0	31.0
#15	31.8	34.6	37.2
#17	31.8	35.0	36.5
#24	40.3	43.3	45.5
#30	47.2	50.7	53.0
#38	57.5	57.5	60.5
#50	71.0	71.0	75.0
#63	85.0	87.0	92.0
#76	98.0	101.5	106.7
#83	104.8	110.0	118.0

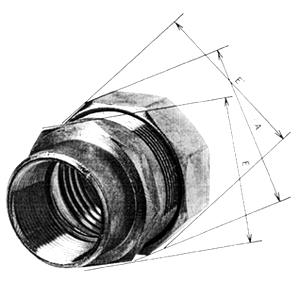

コンビネーションカップリング（WUC・WUG・NUC・NUG）

コンビネーションカップリング（WUC・WUG・NUC・NUG）

単位：mm
呼び	本体 E	袋ナット E'	袋ナット最大径 A
#17	32.0	35.0	36.5
#24	40.3	43.3	45.5
#30	47.2	50.7	53.0
#38	57.5	57.5	60.5
#50	71.0	71.0	75.0
#63	85.0	87.0	92.0
#76	98.0	102.0	106.7
#83	105.0	110.0	118.0

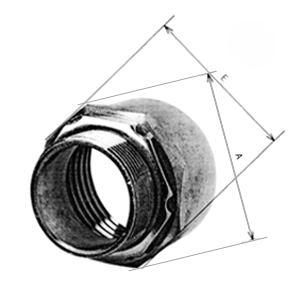

ストレートボックスコネクタ（BC・BG）

ストレートボックスコネクタ（BC・BG）

単位：mm
呼び	本体 E	対角最大径 A
#10,12	22.7	24.1
#15	24.7	26.5
#17	27.0	29.0
#24	34.1	36.5
#30	41.0	44.0
#38	49.7	53.1
#50	61.1	65.5
#63	75.1	81.0
#76	89.9	97.0
#83	98.8	106.5
